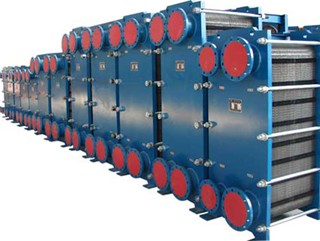

板式换热器
目前集中供热、换热站最主流的换热器类型，效率高、体积小，热力站换热机组，里面核心用的基本都是它。
一、结构
• 由很多片不锈钢换热板片叠压在一起
• 两侧用固定板、压紧板夹紧
• 板片之间形成薄而窄的流道
• 冷热介质在板片两侧逆流流动，不混合
二、工作原理
• 热水 → 板片一侧流过
• 冷水 → 板片另一侧流过
• 热量通过金属板片快速传递
• 换热效率远高于管壳式
三、优点
• 换热效率极高，同样换热量体积只有管壳式的 1/3～1/5
• 拆装清洗方便，可拆开冲洗板片
• 升温快、控温准，适合小区供暖、空调、生活热水
• 占地小、安装简单
四、缺点
• 不耐大颗粒、脏水，容易堵
• 耐压、耐温有限，一般≤1.6MPa、≤180℃
• 密封垫老化后容易漏水，需要定期更换
五、常用分类

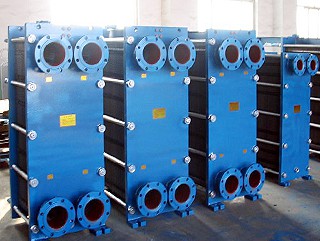

1. 可拆式板式换热器
最常见，可拆开清洗，适合供暖、空调、热水
2. 全焊接板式换热器
无胶垫，耐高温高压，适合化工、余热
3. 钎焊板式换热器
小巧一体，多用于壁挂炉、热泵、小型机组
六、适用场景
• 小区/写字楼采暖换热机组
• 中央空调冷热水换热
• 酒店、学校生活热水
• 工业冷却、泳池加热
