螺旋板式换热器（Spiral Heat Exchange, SHE）是一种高效、紧凑、抗堵的间壁式换热器，由两张平行钢板卷制而成，形成两条螺旋形流道。
一、核心结构与原理
• 结构：两张钢板卷成同心圆，形成两个独立螺旋通道。中间有定距柱支撑，保持通道间距。
• 流向：全逆流——热流体从中心进、外缘出；冷流体从外缘进、中心出。换热最充分。
• 原理：热量通过钢板传递，两种介质完全不混合。
二、主要优点
• ✅ 极高换热效率
湍流强、全逆流，效率是管壳式的2-3倍，体积仅为其1/3。
• ✅ 超强自清洁（不易堵）
流道无死角、离心力冲刷，特别适合脏水、含颗粒、高粘度、易结垢介质（如污水、污泥、糖浆、重油）。
• ✅ 结构紧凑、占地小
比表面积大，金属耗材少。
• ✅ 耐温差、耐低温热源
可实现小温差换热（低至1℃），适合余热回收。
三、主要缺点
• ❌ 承压有限：通常≤1.6MPa，不耐超高压。
• ❌ 不耐高温：普通碳钢/不锈钢≤300-400℃。
• ❌ 维修困难：不可拆式内部漏了基本无法修；可拆式虽能清洗，但密封复杂。
• ❌ 流量受限：通道窄，不适合超大流量。
四、两大类型
1. 不可拆式（Ⅰ型）
◦ 两端全焊接密封。
◦ 最常用、最便宜、密封性最好。
◦ 只能化学清洗，不能机械清洗。

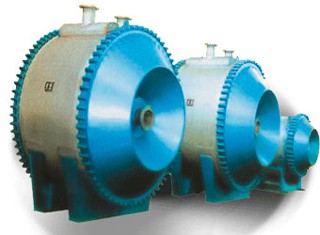

2. 可拆式（Ⅱ/Ⅲ型）
◦ 一端可开盖，能机械清洗通道。
◦ 价格高，耐压稍低，适合易结垢需频繁清洗场景。
五、适用场景
• 市政/工业污水处理（最主流）
• 供暖/空调：余热回收、低温热水换热
• 化工/石油：高粘度流体（油、沥青、糖浆）换热
• 食品/造纸：含纤维、颗粒介质换热
• 矿区：矿浆冷却/加热
